特定小電力無線のレピーター制作

岡山に特小レピーターがないということで、作ってみました。


材料

   ・ 未来工業 ウオルボックス(R) (プラスチック製防雨ボックス) WB-1DM

  ・密閉型鉛バッテリー12V5Ah

  ・ソーラーパネル12V(5W以上が好ましい）

  ・ソーラーコントローラー12V駆動

  ・L字金具3個

  ・結束バンド数本

  ・塩ビパイプ

  ・塩ビパイプコネクター

  ・塩ビパイプ蓋

  ・ゴムパッキン（塩ビパイプのサイズに合うもの）

  ・M3ネジ

  ・三端子レギュレーター


制作過程


リグのアンテナボックスより出さないといけので塩ビの片方に塩ビのコネクターを接着します。もう片方は塩ビのネジ形状を接着してウオルボックスに固定します。固定する際にその間にゴムパッキンをいれます。ネジ形状の部分と接着するときに、コーキングもしてください。


次にソーラーパネルをつけます。

扉の上の部分に穴を２か所開けます。そこにM3のネジでステンレスの

L字の金具を固定します。少し角度をつけるため、手で曲げますｗ

そのあとにソーラーを固定して線をウオルボックスの裏に入れればOK


あとは電気系統

すべてつなげるだけです。

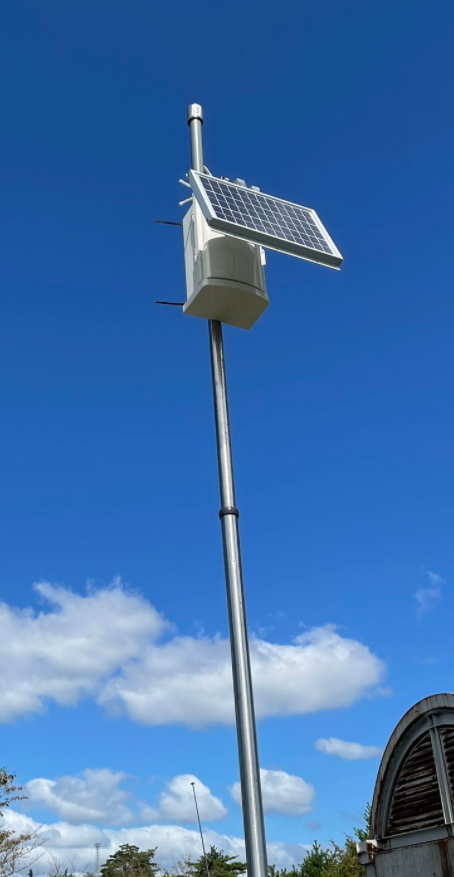

こんな感じです～



しっかり動作してくれてます。
