TM-733G LED化

 今回OMさんからTM-733GのバックライトをLEDにしてほしいということで、

改造したのでブログにあげます。


まず本体とフロントパネルを分離できるので、分離してパネルの後ろにあるネジ２本を外して

プラスチックのほうをあけると基板がみえます。

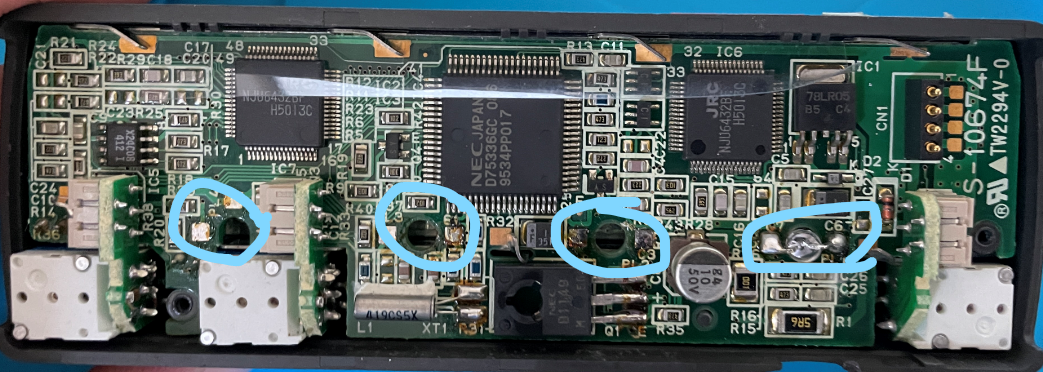

丸があるところが麦球です。

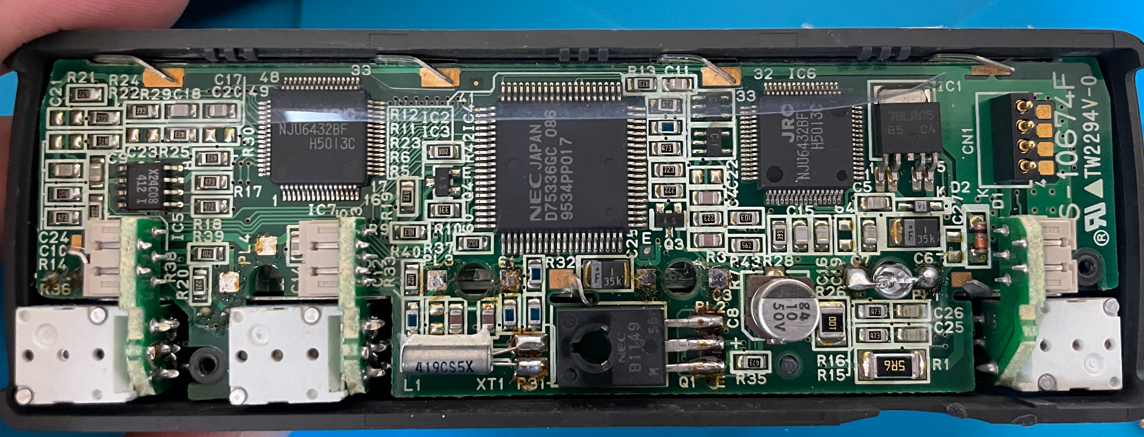

まず麦球をすべてとり、LEDをはんだ付けしてください。

(LEDの極性があるので注意してください）

その後にLEDに対して並列になるように2kωぐらいの抵抗をはんだ付けします。



これで改造完了です。


{この記事を見ながら失敗しても責任はとりません｝
