Aliiexpressで売っている時計キット買ってみた

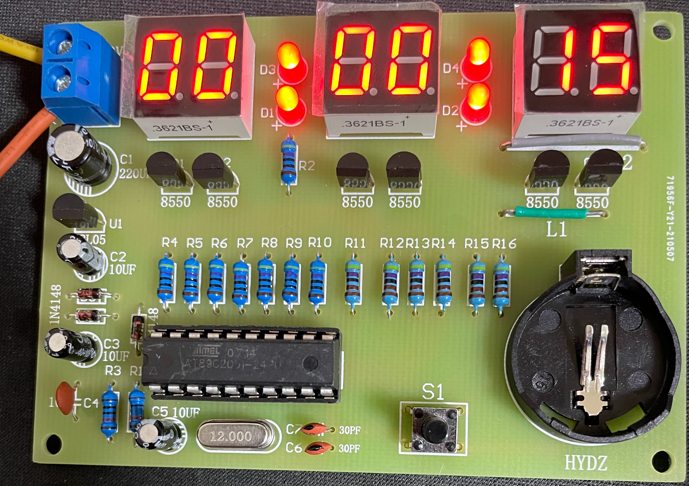

 ある日、某中華販売サイトアリエクでいろいろ見ている時に、LED時計のキットが格安で売られていたので買ってみました。


中身は

プリント基板

七セグ　コンデンサー　トランジスタ　三端子レギュレーター　抵抗

ボタン電池ターミナル　PIC(マウントも）　クオーツ　LED　ダイオード　タクトスイッチ


これすべてで２５０円送料無料はかなりお得だと思う。

プリント基板にはどの部品をつけたらいいか、直接印刷されているので、電子工作初心者の

方にもおすすめです。


実際につくっていく中で小さい部品からつけるようにしてハンダづけをしていく・

最初に抵抗をハンダづけしていく。七セグとLEDのための抵抗かと思います。


次にトランジスタとクオーツマイコンのマウンターをつけていきます
最後に大きい部品をつけて完成

かなりいい感じに作れました。
ハンダづけ手順は

抵抗→ダイオード→クオーツ→セラミックコンデンサー
PICマウンタ→トランジスタ→コンデンサ→LED→七セグ→タクトスイッチ
ボタン電池マウンタ→最後にPICをはめて完成です。

動作電圧は5~12V
電流は0.2Aほど
次回はオシロスコープで波形を見てみたいと思います
