ローテーター自動制御装置作ってみた

 僕は八木をローテーターで制御しているのですが、スイッチを押して回すのが

めんどくさいので、Arduinoを使用して制作してみました。

とりあえずどうやって制御しようかなと思い、まず、ローテーターの左右をどうやって

回すか考えた。前面に制御するためのスイッチがあるので、そこに線をはんだ付けして

リレーでスイッチングすることにしました。



とりあえずArduinoでプログラムを作ってみました。


int ledPin = 5;

int bpin = 4;

int buttonApin = 9; 1

int buttonBpin = 8;

int scan_cw = 10;

int scan_ccw = 11;



void setup() {

  pinMode(ledPin, OUTPUT);

  pinMode(bpin,OUTPUT);

  pinMode(buttonApin, INPUT_PULLUP);

  pinMode(buttonBpin, INPUT_PULLUP);

  pinMode(scan_cw,INPUT_PULLUP);

  pinMode(scan_ccw,INPUT_PULLUP);

  }





void loop() {




  if (digitalRead(buttonApin) == LOW){

    digitalWrite(ledPin, HIGH);

    delay(15000);

   }else{

    digitalWrite(ledPin,LOW);

    }




  if (digitalRead(buttonBpin) == LOW){

    digitalWrite(bpin, HIGH);

    delay(15000);

   }else{

    digitalWrite(bpin,LOW);

    }




     if (digitalRead(scan_cw) == LOW){

    digitalWrite(ledPin, HIGH);

    delay(59000);

   }else{

    digitalWrite(ledPin,LOW);

    }



    if (digitalRead(scan_ccw) == LOW){

    digitalWrite(bpin, HIGH);

    delay(59000);

   }else{

    digitalWrite(bpin,LOW);

    }


  }



これでいい感じに動いたのでつぎに、インターフェースを作る。





こんな感じ（PIN配置は適当です）

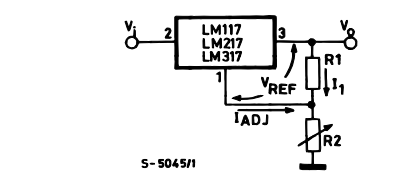

肝心の電源は三端子で13.8Vから9Vに落とした



固定抵抗は1kΩ

可変抵抗は10kΩ

微調整も可能



そんな感じであとはハンダ付けしたら完成

かなり適当に書いてみました。質問あればtwitterかこちらのメールアドレスにメール

ください(jo4kvb@yahoo.com    .jpは不要）
